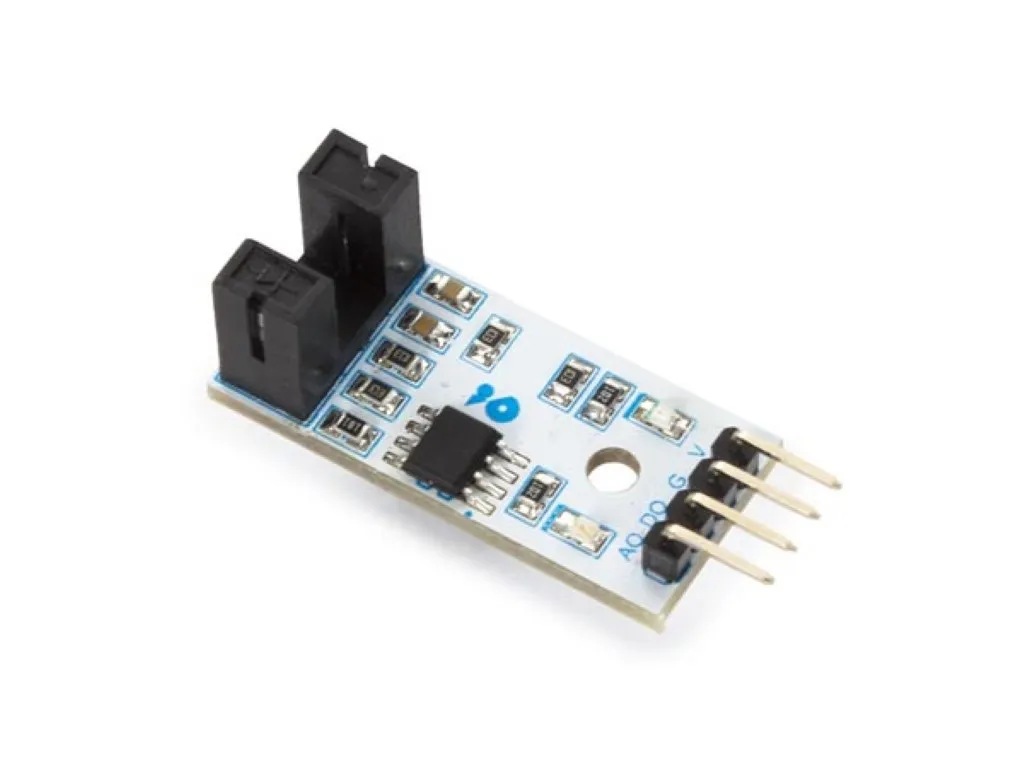

Velleman VMA347 infrarood pulsteller

Velleman VMA347 IR speed sensor module

Ook bekend als WPSE347

Deze module is een LM393-snelheidssensormodule die veel gebruikt wordt bij motorsnelheidsdetectie, pulstelling, positieregeling, enz. De sensor is zeer eenvoudig te bedienen: Om de snelheid van een motor te meten, moet de motor voorzien zijn van een geperforeerde schijf. Elk gat moet op gelijke afstand van de schijf zitten. Telkens de sensor een gat detecteert, wordt er een digitale puls op de D0-pin gecreëerd. Deze puls gaat van 0V naar 5V en is een digitaal TTL-signaal. Als je deze puls vastlegt op een ontwikkelbord en de tijd tussen de twee pulsen berekent, dan kan je het toerental bepalen: (tijd tussen pulsen X 60)/aantal gaten
